Optimerede hybride løsninger til forsvarsapplikationer – Konnektorer Effektive forbindelser og strømforsyning til militær optronik

Presset for at udvikle tekniske designs, der ikke kun er pålidelige, men også brugervenlige og enkle, er afgørende. Militært udstyr og dets operatører udsættes for ekstreme belastninger og skal være så godt forberedte som muligt. Men hvilke muligheder har ingeniører for at sikre brugervenlig betjening, når RoHS-retningslinjer, miljøkrav og ønsket funktionalitet former designet?

Krav til tilslutning af elektroniske enheder
Elektroniske enheder kræver strømforsyning, og dataintegritet fra sensorer og optiske systemer er afgørende. De fleste enheder, uanset om de bæres af soldater eller er installeret i landbaserede kampsystemer eller køretøjer, anvender kabelforbindelser, da disse er mindre sårbare over for manipulation. Bærbare systemer kan forsynes via et integreret batteri, men tilslutning af et eksternt batteri giver mange fordele:
• Forlænget levetid på grund af øget batterikapacitet
• Bedre ergonomi gennem justerbar vægtfordeling
• Nem udskiftning af batteri

Billeddannelse i militær optronik er baseret på data fra infrarøde, UV- eller røntgensensorer sammen med konventionelle videooptagelser. Som alternativ til fiberoptisk teknologi opfylder koaksialkabler især de nødvendige krav og tilbyder, ud over høj båndbreddekapacitet, god afskærmning mod ekstern elektromagnetisk interferens. Sammenlignet med fiberoptiske kontakter har de betydeligt lavere vedligeholdelsesomkostninger.

Fordele ved hybride grænseflader
Kombinationen af strøm- og datatransmission i et hybridkabel kræver konnektorer og kabler, der er tilpasset kravene og samtidig leverer høj ydeevne. Integration sikrer en mere kompakt installationsplads og kan føre til samlede omkostningsbesparelser. Fordelene for operatøren er:
• Øget mobilitet og komfort på grund af færre kabler og grænseflader
• Øget pålidelighed, da færre grænseflader reducerer risikoen for kabelbrud og forbindelsesfejl
• Hurtigere operationel beredskab takket være mindre arbejde ved på- og aftagning af udstyr
• Lettere vedligeholdelse og reparation. Et reduceret antal potentielle fejlkilder forenkler fejlfinding og reparation, hvilket sænker vedligeholdelsesomkostningerne og forlænger udstyrets levetid
• Forbedret sikkerhed, da færre kabler reducerer risikoen for, at soldater vikler sig ind i deres udstyr eller omgivelser

Integration af hybridkabler i bærbare systemer er mulig, for eksempel ved brug af en hybridkonnektor som ODU AMC® High-Density (HD). Denne forbindelsesløsning, der er specielt optimeret til militære applikationer, muliggør kombinationen af strøm- og datatransmission med en ydre diameter på kun 12,8 mm.

Kombinationen med hybridkabler med polyurethan (PUR)-kappe er en god måde at udnytte konnektorens fulde potentiale på. Det termoplastiske elastomer (TPE) er kendetegnet ved høj modstandsdygtighed over for rivning, indhak og slid samt særlig resistens over for væsker som olie, benzin og opløsningsmidler. Den tyske producent har et bredt sortiment af standardprodukter og leverer komplette, testede og klar-til-brug løsninger.

Løsninger til større systemer

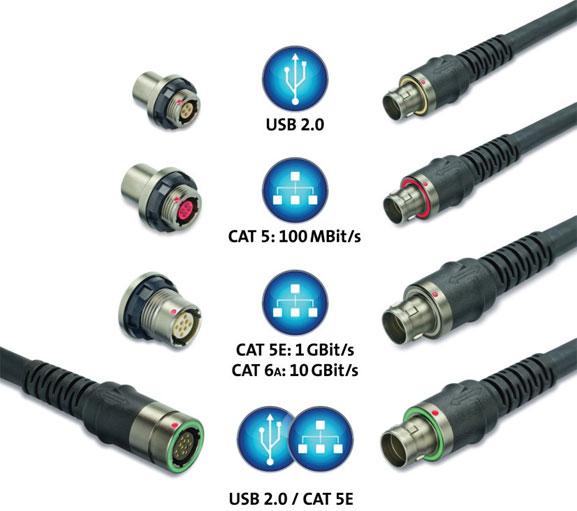

Optroniske systemer er ofte permanent installeret i køretøjer, kommandoposter eller mobile overvågningsenheder. Samspillet mellem forskellige sensorer giver et detaljeret samlet billede af omgivelserne. Den nødvendige strøm og de store datamængder kan som regel ikke overføres via miniaturiserede forbindelsesløsninger som AMC HD. AMC-porteføljen fra producenten ODU tilbyder også specifikt udviklede løsninger til disse krav.

Forbindelser med 50-ohm koaksialkontakter er tilgængelige både i High-Density- og ODU AMC® Classic-serien. Til sikker transmission af ukomprimerede HD-videosignaler er 75-ohm koaksialkontakter i den klassiske AMC-konnektor ideelle.

Konklusion
Anvendelsen af højt avanceret optronik stiller særlige krav til producenter af udstyr. Strømforsyning og tilslutning af militært udstyr til eksisterende systemer kan løses med specialiserede forbindelser i forskellige størrelser og teknologier. Hybride løsninger som ODU AMC® HD-konnektoren med tilhørende PUR-kabler giver betydelig merværdi for integratorer og slutbrugere ved at reducere antallet af grænseflader.
